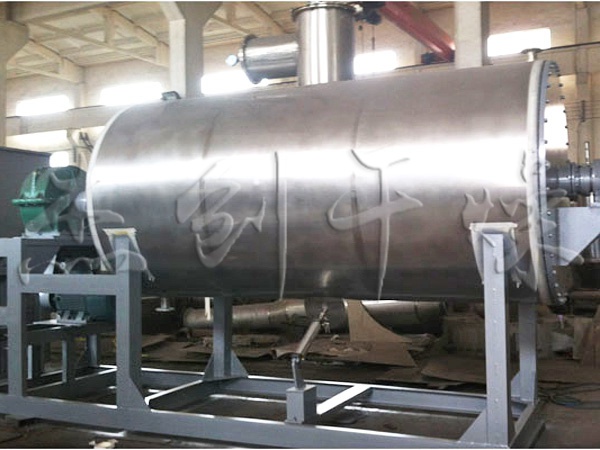

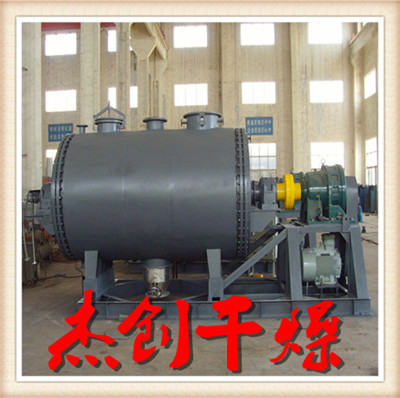

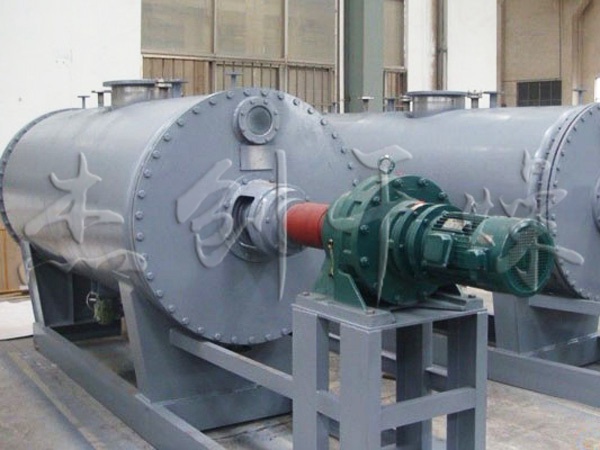

石墨專用真空耙式干燥機
應用客戶：選用產品：：真空耙式干燥機
物料:： 石墨
詳細說明
石墨專用真空耙式干燥機
石墨簡介
石墨是碳質元素結晶礦物，它的結晶格架為六邊形層狀結構。每一網層間的距離為340pm，同一網層中碳原子的間距為142pm;。屬六方晶系，具完整的層狀解理。解理面以分子鍵為主，對分子吸引力較弱，故其天然可浮性很好。
石墨特性
石墨在常溫下單質碳的化學性質比較穩定，不溶于水、稀酸、稀堿和有機溶劑;高溫下與氧反應燃燒，生成二氧化碳或一氧化碳;在鹵素中只有氟能與單質碳直接反應;在加熱下，單質碳較易被酸氧化;在高溫下，碳還能與許多金屬反應，生成金屬碳化物。碳具有還原性，在高溫下可以冶煉金屬。此外，近年的研究發現，石墨可以被氯磺酸溶解，形成單層石墨烯的氯磺酸"溶液"。
石墨與金剛石、碳60、碳納米管等都是碳元素的單質，它們互為同素異形體。[1]
石墨（graphite）是一種結晶形碳。六方晶系,為鐵墨色至深灰色。密度2.25克/厘米3,硬度1.5,溶點3652℃,沸點4827℃。質軟,有滑膩感,可導電。化學性質不活潑,耐腐蝕,與酸、堿等不易反應。在空氣或氧氣中加強熱,可燃燒并生成二氧化碳。強氧化劑會將它氧化成有機酸。用作抗摩劑和潤滑材料,制作坩堝、電極、干電池、鉛筆芯。高純度石墨可在核反應堆上作中子減速劑。常被稱為炭精或黑鉛,因為以前被誤認為是鉛。
一、石墨專用真空耙式干燥機原理
ZPG型真空圓盤干燥機是在引進吸收國外圓盤干燥技術的基礎上改進的一種新穎臥式間歇或連續式真空干燥設備，濕物料經傳導蒸發，帶有刮板圓盤攪拌加熱器不斷清除熱面上的物料，并在容器推移形成循環流，水分蒸發后經冷凝回收罐后真空泵抽出。
二、石墨專用真空耙式干燥機介紹：
本設備加熱介質既可以用蒸汽，也可用熱油或熱水，但熱載體相態不同，其中空軸結構也不同。設備配置真空過濾器，用于真空狀態下的過濾。
三、石墨專用真空耙式干燥機構造：
設備結構 軸圓盤式干燥機由帶夾套的端面呈圓型殼體、有葉片的中空圓盤軸、兩端的端蓋、通有熱介質的旋轉接頭、金屬軟管以及包括聯軸器、皮帶輪的傳動機構等部件組成。 此設備的核心是空心軸和焊在軸上的空心攪拌加熱圓盤，形狀為圓形的空心整圓碟形，可以通加熱介質。除了起攪拌作用外，也是設備的傳熱體，圓盤的兩主要傳熱側面成斜面，因此當物料與斜面接觸時，隨著葉片的旋轉，顆粒很快就從斜面滑開，使傳熱表面不斷更新，強化了傳熱；在圓盤的邊緣底部設有混合抄板刮板，以將沉積于殼底的物料刮起，防止產生死角；圓盤的布排和各部位尺寸均有一定要求，而且在進料區、干燥區、排料區除圓盤外，另設有輔助機構，以保證整機操作穩定，干燥均勻；設備配置真空過濾器，用于真空狀態下的過濾。 真空型空心圓盤干燥機集混合干燥于一體的新型干燥機。將冷凝器，真空泵與干燥機配套，組成真空干燥裝置。被干物料從機體上方進料口加入，在不斷轉動圓盤加熱葉片的攪拌下，與殼體內壁及葉片接觸的表面不斷更新，受到蒸汽的間接加熱，圓盤的均勻攪拌，使物料內部水份快速汽化，在真空系統的作用下，汽化的水份經除塵器、冷凝器、從真空泵出口放空。真空率達到-0.08-0.09Mpa。在真空條件下可以實現連續操作或間隙操作。
四、石墨專用真空耙式干燥機特點：
◆ 在真空低溫環境下完成整個干燥過程，且適用于熱敏性物料。 ◆ 該機通過外殼夾套與內攪拌同時加熱，傳熱面積大、熱效率高。 ◆ 該機設有攪拌裝置，使物料在筒體內形成連續循環狀態，進一步提高了物料受熱均勻度、提高傳熱傳質效果。 ◆ 設計合理先進，安裝調試方便，能適應各種條件下安置。 ◆ 能降低勞動強度改善工作環境。 ◆ 主機自動正反轉，自動清理、翻炒、切割、混合破碎效果好。
5. 石墨專用真空耙式干燥機主要技術參數：
（1）總容積：3000L
（2）工作容積：1800L-2100L
（3）攪拌轉速：5～10r/min
（4）罐體內工作壓力：-0.086～-0.096MPa
（5）內筒尺寸：Φ1200mmX2800mm
（6）電機功率：15kw-6（防爆電機-江陰大中）
（7) 減速機：ZSY-224 (常州國茂硬齒面減速機）；
（8）機械密封：2004型、內徑DN130（雙端面機械密封、密封液水冷卻）；
（9）一體式軸承座：(設計水冷卻裝置保證軸承使用壽命）；
傳動端型號：32320、尺寸：120*260*60=2只；（推力軸承)
叢動端型號：22320、尺寸：120*260*86=1只；(調心軸承）
6、 石墨專用真空耙式干燥機部件說明：
（1）為了提高本產品具有良好真空氣密性，由普通的帶座軸承改為金加工精車與端蓋墻板一體式軸承座，由原來的兩個調心軸承改為一端為調心軸承另一端為對裝2只推力軸承，確保兩端的同心度，減少泄露，從而保證筒內的真空度。
（2）為了克服普通的球閥、蝶閥下料接口有死角的現象，特設計由絲桿、活動閥板、絲桿套等主要部件組成的出料裝置。裝置的活動閥板與真空筒體的內表面一致，避免了此處有物料堆積現象。
（3）內筒體、圓盤加熱片、混合下料抄板均為304不銹鋼制作，增加物料傳感器可以準確的了解物料在干燥機內時刻的溫度變化，主機設置正反轉具有自動清理功能。
7、石墨專用真空耙式干燥機配置
名 稱 規 格 型 號 材 質 單位 數量 備 注
主 機 內 套 Ф1200×2800×12mm 304不銹鋼 組件
1 圓盤加強、圓盤軸內加熱
含門蓋、鉸鏈
夾 套 Ф1300×10mm Q235B
圓 盤 軸 Ф273×20mm 304不銹鋼
端 蓋 Ф1360*35*3mm Q235B /304
總有效換熱面積 24平方 304 組件 1 筒體總5m2、圓盤攪拌軸19m2
圓盤攪拌換熱面積 19平方 304 8mm 24片 Ф1000×Ф273
圓盤抄板 250*250 304 12mm 96片 每個盤4片、共12付加熱盤組
主 要 配 套 附 件 支 架 25#/16#槽鋼 A3 組件 1 杰創干燥
保溫 1560*2800 304 2mm 1 杰創干燥
機械密 封 2004型 DN130 304雙端面 臺 2 丹陽特高
減 速 機 ZSY-224-63 外購 臺 1 國茂硬齒面減速機
電 機 15kw-6 外購防爆 臺 1 江陰大中
聯 軸 器 Ф200 外購 付 1 十字滑塊
軸 承 32320
22320 外購 只 2
1 水冷卻軸承座裝置
旋轉接頭 2.5寸 外購 只 1 山東奧達
抽真空接管 Ф76*4mm 304不銹鋼 件 2 杰創干燥
真空過濾罩 Ф300*350 304 件 2 布袋2只
下料裝置 DN200 304 件 1 無死角O型圈密封
加料裝置口 DN400*12mm 304 件 1
物料溫度 PT100 M27*2mm 件 1 防爆
立式無油真空泵 WLW-100C 海門 臺 1 7.5kw
U型冷凝器 LNQ-20m2 304 臺 1 杰創干燥
氣水分離器 600L 304 臺 1 杰創干燥
電柜 普通控制柜 現場防爆按鈕箱 臺 各1件 變頻器英威騰、主機正反轉自控
主要材質 物料接觸處304不銹鋼 8.安裝與配管
8.1客戶負責蒸汽管道、水管與干燥系統各設備聯接；
8.2客戶負責將電源線送至電氣柜入口，儀表柜與電氣柜至各檢測點及動力線敷設雙方共同負責，電線電纜材料由客戶提供
9.調試：常州杰創負責設備制作、指導安裝調試，負責客戶操作人員培訓工作。
10.售后服務
用戶在使用期間遇到任何問題，我方在2小時內給予答復，如電話無法解決，我方將在接到用戶要求后按約定時間內派售后服務人員到現場進行維護。
11.質保期滿供方提供終身有償保修服務，并保證優價提供維修配件。
12.本公司售后服務部將不定期的回訪客戶單位，每年不低于2次
13.設備制作周期為40天，設備質保期為壹年。
