碳化硅真空圓盤干燥機、碳化硅專用耙式干燥機
應用客戶：選用產品：：真空耙式干燥機
物料:： 碳化硅
詳細說明

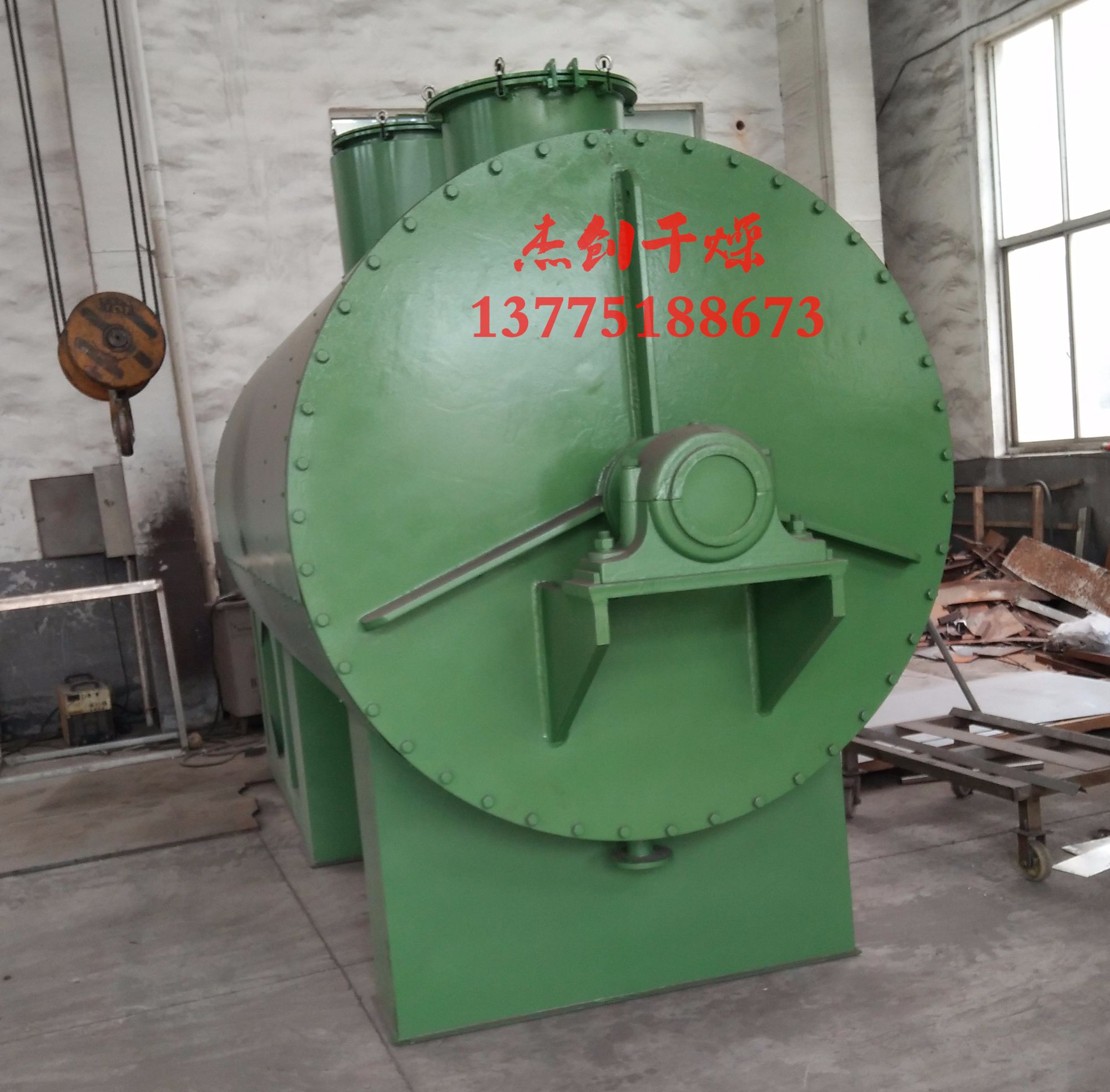

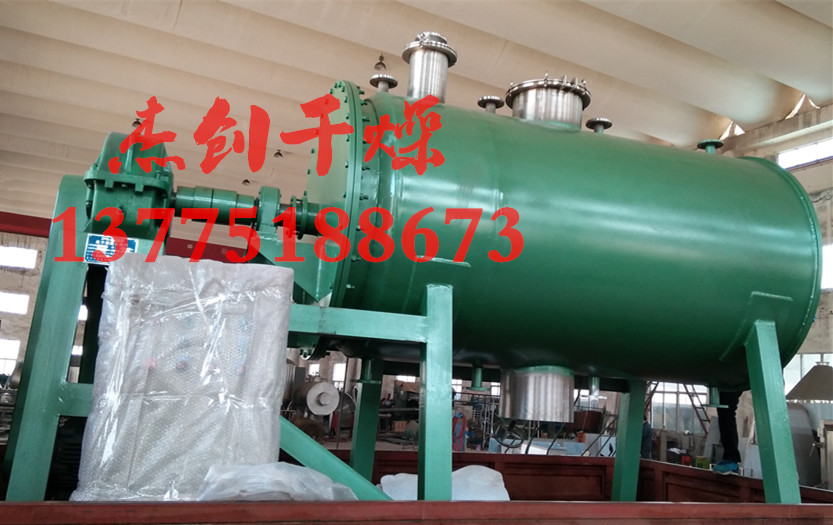

碳化硅專用耙式真空干燥機
一.物料數據及參數
（一）.物料參數和客戶資源；
1、干燥物料名稱：碳化硅；
2、濕進料初水份：≤30%（水和油混合液）；
3、干燥后終水份：≤6%；
4、設備材質：物料接觸304不銹鋼；
5、干料產量要求：500kg/h；
6、熱源：飽和蒸汽0.3MPa；(客戶自備）
7、熱源溫度：120-140 ℃.
8、加料溫度：20℃.
9、真空圓盤連續干燥機1套.
8、配套真空冷凝回收裝置裝置.
（二）.初步計算
1、物料產量：
G干= 500kg/h；
2、蒸發量：
W水=500×(30-6)÷(100-70)=~172kg；
3、30%的濕品處理量：
G濕= G干+W水=500+172=672kg；
4、水分蒸發的總熱耗量：
Q1= 172×600kcal=103200kcal；
5、 濕物料和水分升溫所必須的熱量：
Q2=672×0.42×(100-20)=22579kcal；
7、 Q3=Q1+Q2=125779kcal/h；
8、 蒸汽耗量：125779kcal÷500kcal=~252kg/h；
9、 蒸發面積計算：/m2 =3.5-4kg水/h；（圓盤換熱120℃.真空負壓狀態下物料從30%烘干到5%經驗值）總需換熱面積：W水=172÷3.5=49.5m2；
10、實際生產放20%的余量：49.5×1.2=59.5m2/h
（三）．碳化硅專用耙式真空干燥機選型
根據物料特性、產量、生產要求及我們以往經驗，我們認為選用新型真空圓盤連續干燥機是一種能耗低、處理費用小、處理量大、自動化程度高、間隔或連續生產、設備壽命長、維修率少、性價比高的干燥設備形式。
按照碳化硅產量500kg/h/蒸發量要求，真空圓盤干燥機筒體和圓盤攪拌軸采用130-140℃飽和蒸汽加熱換熱的溫度在真空條件下，把物料每時從30%含水率碳化硅烘干干燥至5%左右終水分的干化產品，真空圓盤連續干燥機130-140℃時真空高負壓狀態下平均蒸發量為3.5-4.0kg(水)/h.m2左右，那么真空圓盤連續干燥機的干燥面積應為49.5m2；實際生產放20%換熱面積余量：49.5×1.2=59.5m2/h 因此選用真空圓盤連續干燥機的型號應為：ZHG-6000L真空圓盤干燥機、有效換熱面積60m2可以達到要求 。
(四）.碳化硅專用耙式真空干燥機功率和資源消耗：
圓盤干燥主機=18.5kw（+變頻器）
立式無油真空泵=11kw（+變頻器）
定量加料上料機=2.2kw（+變頻器）
旋轉星型加料閥=1.1kw（+變頻器）
旋轉星型下料閥=1.1kw（+變頻器）
冷卻水耗量=30m3/h,5.5kw水泵；（循環冷卻水，客戶自備）
總功率消耗：40kw ；蒸汽消耗：~252kg/h；
壓縮空氣量：0.3m3/h；（客戶自備）
一、碳化硅專用耙式真空干燥機工作原理
ZPG型真空圓盤干燥機是在引進吸收國際圓盤干燥技術的基礎上改進的一種新穎臥式間歇或連續式真空干燥設備，濕物料經傳導蒸發，帶有刮板圓盤攪拌加熱器不斷清除熱面上的物料，并在容器推移形成循環流，水分蒸發后經過濾冷凝回收后真空泵排出。
二、碳化硅專用耙式真空干燥機介紹：
本設備加熱介質既可以用蒸汽，也可用熱油或熱水，但熱載體相態不同，其中空軸結構也不同，真空型二、耙式真空圓盤干燥機的詳細信息：
設備結構 軸圓盤式干燥機由帶夾套的端面呈圓型殼體、有葉片的中空圓盤軸、兩端的端蓋、通有熱介質的旋轉接頭、金屬軟管以及包括旋轉攪拌軸機械密封、高精度車加工軸承座、傳動齒輪組、減速機和電機、聯軸器的傳動機構等部件組成。 此設備的核心是空心軸和焊在軸上的空心攪拌加熱圓盤，形狀為圓形的空心整圓碟形，可以通加熱介質。除了起攪拌作用外，也是設備的傳熱體，圓盤的兩主要傳熱側面成斜面，因此當物料與斜面接觸時，隨著葉片的旋轉，顆粒很快就從斜面滑開，使傳熱表面不斷更新，強化了傳熱；在圓盤的邊緣底部設有混合抄板刮板，以將沉積于殼底的物料刮起，防止產生死角；圓盤的布排和各部位尺寸均有一定要求，而且在進料區、干燥區、排料區除圓盤外，另設有輔助機構，以保證整機操作穩定，干燥均勻，設備配置真空過濾器，用于真空狀態下的過濾； 真空型空心圓盤干燥機集混合干燥于一體的新型干燥機，將冷凝器，真空泵與干燥機配套，組成真空干燥裝置。被干物料從機體上方進料口加入，在不斷轉動圓盤加熱葉片的攪拌下，與殼體內壁及葉片接觸的表面不斷更新，受到導熱油或蒸汽的間接換熱加熱，圓盤的均勻攪拌，使物料內部水份快速汽化，在真空系統的作用下，汽化的水份經除塵器、冷凝器、從真空泵出口放空。真空率達到-0.086-0.096MPa,在真空條件下可以實現連續操作或間隙操作。
三、碳化硅專用耙式真空干燥機特點： ◆ 在真空負壓密閉環境下完成整個干燥過程，符合環保技術要求。 ◆ 該機通過外殼夾套與內攪拌同時加熱，傳熱面積大、熱效率高。 ◆ 該機設有攪拌裝置，使物料在筒體內形成連續循環狀態，進一步提高了物料受熱均勻度、提高傳熱傳質效果。 ◆ 設計合理先進，安裝調試方便，能適應各種條件下安置。 ◆ 能降低勞動強度改善工作環境。 ◆ 主機自動正反轉，翻炒、切割、混合破碎效果好。
四.碳化硅專用耙式真空干燥機技術參數：
（1）總容積：6000L
（2）工作容積：4000L
（3）換熱面積：60m2；
（4）攪拌轉速：1～7r/min
（5）罐體內工作壓力：-0.086～-0.096MPa
（6）內筒尺寸：Φ1200mm×5000mm
（7）電機功率：18.5kw-6（配備變頻器）
（8) 減速機：ZSY-280-100(硬齒面4級減速機）；
（9）機械密封：2004型、內徑DN220（雙端面機械密封、密封液水冷卻）；
材質：304不銹鋼
（10）設計墻板一體式軸承座:
（11）傳動端型號：32340、尺寸：200*400*128=2只；（雙列滾子調心軸承)
(12)U型冷凝器和廢液罐：LNQ-40m2,儲水罐：1.0m3；
冷凝器尺寸：Φ800mm×2000mm材質：304不銹鋼；
儲水罐尺寸：Φ1000mm×1000mm材質：304不銹鋼；
(13)旋液分離器：XF-600，儲水罐0.8m3；
分離器尺寸：Φ600mm×2000mm材質：304不銹鋼；
儲水罐尺寸：Φ800mm×1000mm材質：304不銹鋼；
(14)立式無油真空泵：
型號：WLW150BCF，抽速150L/S,540m3/h；
功率：11kw；進氣口:DN125出氣口：DN125；電機配置變頻器；
(15)物料定量加料機：上料螺旋DN220*6000；
功率：2.2kw；材質：304不銹鋼；物料料倉：1.5m3；
（16）密封旋轉加料閥：功率：1.1kw；DN200；材質：304不銹鋼
（17）密封旋轉下料閥：功率：1.1kw；DN200；材質：304不銹鋼
五、碳化硅專用耙式真空干燥機部件說明：
（1）為了提高本產品具有良好真空氣密性，由普通的帶座軸承改為金加工精車與端蓋墻板一體式軸承座，由原來的兩個調心軸承改為一端為調心軸承另一端為對裝2只推力軸承，確保兩端的同心度，減少泄露，從而保證筒內的長期真空度。
（2）內筒體、圓盤加熱片、混合下料抄板均為304不銹鋼制作，增加物料傳感器可以準確的了解物料在干燥機內時刻的溫度變化。
六、碳化硅耙式真空干燥機供貨清單：
名 稱規 格 型 號材 質單位數量備 注
主 機內 筒 體內徑Ф1200×5000×12mm304不銹鋼組件
1圓盤加強、圓盤軸內加熱
含門蓋、鉸鏈
高 濕 汽 倉4700×600×250×12mm304不銹鋼
內筒體加強法蘭內徑Ф1235×Ф1400×20mmQ235B
加熱夾 套Ф1320×10mmQ235B
圓 盤 軸Ф325×30mm20g/316L不銹鋼
端 蓋Ф1400*40mmQ235B/304/3mm
總加熱面積60平方304不銹鋼組件1筒體18m2、圓盤軸42m2
加熱圓盤攪拌軸42平方304不銹鋼8mm54片Ф325×Ф1000
圓盤抄板200*250304不銹鋼12mm108片每個盤4片、共25付雙面加熱盤組
主 要 配 套 附 件支 架30#/20#槽鋼A3組件1航行干燥
保溫1500*4500304不銹鋼2mm1航行干燥
機械密封2004型 DN220304不銹鋼臺2丹陽特高
雙端面機械密封
減 速 機ZSY-280-100外購臺1常州國茂減速機
電 機18.5kw-6級外購臺1電機變頻
傳動齒輪組M12=52
M12=4045#鋼只2航行干燥
軸 承200*400*128外購只2瓦軸
旋轉接頭DN65外購只2山東現代
抽真空接管Ф108*4mm304不銹鋼件2航行干燥
抽濕汽管道Ф159*4mm304不銹鋼套1航行干燥
真空過濾罩Ф400*500mm304不銹鋼件2布袋2只
檢修清理門400*300mm304不銹鋼件6密封硅橡膠
負壓真空表 304不銹鋼件2外購
濕氣止回閥DN125鑄件件1外購
蒸汽閘閥DN65鑄件套1外購
安全閥 鑄件件1外購
連續加料裝置DN200304不銹鋼件11.1kw
連續下料裝置DN200304不銹鋼件11.1kw
觀察口DN450*12mm304不銹鋼件1航行干燥
物料溫度PT100M27*2mm件1外購
筒內溫度PT100M27*2mm件1外購
U型冷凝器LNQ-40m2304不銹鋼套14mm
儲水罐1.0m3304不銹鋼件16mm
旋液分離器XF-600304不銹鋼套14mm
儲水罐0.8m3304不銹鋼件16mm
自動放水閥DN50外購套2
立式無油真空泵WLW-150BCF碳鋼防腐套1電機11kw
螺旋上料機DN220*5500304不銹鋼套1電機2.2kw
上料機料倉1500×1000×800×3mm304不銹鋼套1外部槽鋼加強
蒸汽管道DN6520g無縫管套1航行干燥
疏水閥組DN65鑄件套整套航行干燥
巡檢平臺800×5000×2000碳鋼方管套1航行干燥
電柜PLC控制柜
變頻器英威騰、電器正泰件1件航行干燥
主要材質 主機物料接觸處304不銹鋼，
8.安裝與配管
8.1杰創干燥負責指導安裝管道、水管與干燥系統各設備聯接；
8.2客戶負責將電源線送至電氣柜入口，儀表柜與電氣柜至各檢測點及動力線敷設雙方共同負責，電線電纜材料由客戶提供
9.調試：常州杰創干燥負責設備制作、指導安裝調試，負責客戶操作人員培訓工作。
10.售后服務
用戶在使用期間遇到任何問題，我方在2小時內給予答復，如電話無法解決，我方將在接到用戶要求后按約定時間內派售后服務人員到現場進行維護。
11.質保期滿供方提供終身有償保修服務，并保證優價提供維修配件。
12.本公司售后服務部將不定期的回訪客戶單位，每年不低于2次
13.設備制作周期為65天，設備質保期為壹年。
